Multímetro Digital: O que é, Controle e Conexões
Este artigo é destinado à você, que está começando um curso de eletrônica ou elétrica e está curioso em saber um pouco mais sobre os equipamentos de teste e medição, como o multímetro digital.
_______________________________________________________________________
Nosso tutorial do multímetro inclui:
Multímetro: Tutorial Básico | Multímetro Analógico | Como um Multímetro Analógico Funciona | Multímetro Digital | Como um Multímetro Digital Funciona | Precisão e Resolução de um DMM | Como Comprar o Melhor Multímetro Digital | Como usar um Multímetro | Como Medir a Tensão com um Multímetro | Medição de Corrente | Medição de Resistência | Medição de Capacitância | Teste de Diodo & Transistor | Encontrando Falhas em Circuitos de Radio Transistor
_______________________________________________________________________
Você sabe o que é um multímetro digital?
Neste artigo serão abordados os seguintes assuntos:
- O que é um multímetro digital
- A face de um multímetro digital
- O que a ponta de prova de um multímetro digital
- Segurança de um multímetro digital
Aqui não ensinaremos você a utilizar um multímetro digital (vamos ensinar como fazer algumas medições ao longo desse ano de 2020, nos acompanhe!), mas com certeza você já vai ter uma ideia do porquê ter um equipamento deste em sua bancada.
Uma ótima leitura para você!

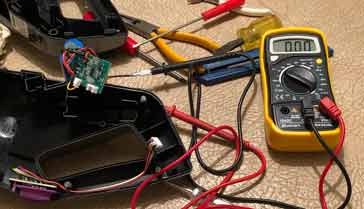

MULTÍMETRO DIGITAL: O QUE É
Por muitos anos, multímetros analógicos foram usados. Como os circuitos integrados modernos não estavam disponíveis, esses instrumentos de teste abriram caminho para as versões digitais posteriores.
Os multímetros analógicos foram capazes de medir apenas amperes volts e ohms. No entanto, a introdução da tecnologia de circuito integrado e outras tecnologias permitiram que conversores analógicos para digitais fossem feitos juntamente com implantações como telas de cristal líquido. Isso permitiu que instrumentos de teste fossem feitos para medir as medições básicas de amperes volts e ohms a serem feitas digitalmente.
Além disso, foi possível adicionar medições adicionais a um custo muito baixo, tornando esses instrumentos de teste muito mais versáteis do que os antigos análogos.

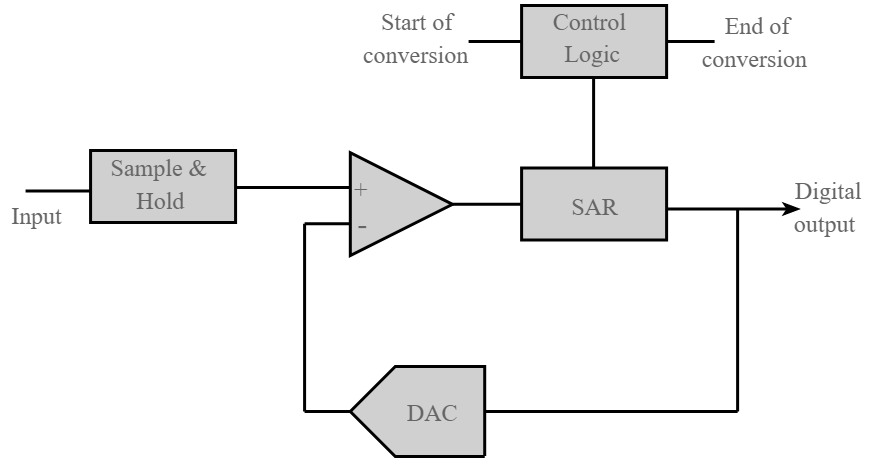

O diagrama de blocos básico de um multímetro digital típico é dado no diagrama abaixo. Embora diferentes DMMs usem circuitos diferentes, as mesmas técnicas básicas tendem a ser usadas de um instrumento de teste para outro.
O conceito usado na conversão de analógico para digital é chamado de registro de aproximação sucessiva. Como o nome indica, o registro de aproximação sucessiva ADC opera retornando sucessivamente o valor da tensão de entrada.
- Leia mais sobre. . . . Como funciona um multímetro digital.
PRINCIPAIS COMPONENTES DA FACE DE UM MULTÍMETRO DIGITAL
A face de um multímetro digital geralmente inclui alguns componentes:
- Display O display em um DMM normalmente é fácil de ver e ler. A maioria tem quatro dígitos, o primeiro dos quais muitas vezes pode ser apenas 0 ou 1, e normalmente também haverá uma indicação + / -. Também pode haver alguns outros indicadores menores, como AC / DC, etc., dependendo do modelo do DMM
- Conexões principais Haverá algumas conexões principais para as sondas se conectarem. Embora apenas dois sejam necessários ao mesmo tempo, pode haver três ou quatro. Normalmente, estes podem ser:
- Comum – para uso com todas as medições e isso levará o cabo negativo ou preto e a sonda
- Volts, ohms, frequência – esta conexão é usada para a maioria das medições e tomará o fio positivo ou vermelho e a ponta de prova.
- Amps e miliamperes – esta conexão é usada para as medições de corrente e assumirá novamente o fio vermelho e a sonda.
- Alta corrente – muitas vezes há uma conexão separada para medições de alta corrente. Deve-se tomar cuidado para usar isso em vez da conexão de baixa corrente se forem previstos altos níveis de corrente
Essas são conexões típicas para um multímetro e cada modelo de multímetro pode ter seus próprios requisitos e conexões.
- Interruptor principal Geralmente, haverá um único interruptor rotativo principal para selecionar o tipo de medição a ser feita e a faixa necessária.
- Conexões adicionais Pode haver conexões adicionais para outras medições, como temperatura, onde um termopar precisará de suas próprias conexões. Alguns medidores também são capazes de medir o ganho de transistores, e estes exigirão conexões separadas no medidor.
- Botões e interruptores adicionais Haverá alguns botões e interruptores adicionais. O principal obviamente será o botão liga/desliga. Outras funções, incluindo itens como retenção de pico, também podem estar disponíveis
Os interruptores e controles são normalmente definidos com o interruptor de faixa principal ocupando a posição central dentro do painel do multímetro. O visor normalmente ocupa uma posição na parte superior do instrumento para que seja fácil de ver e esteja livre de ser obscurecido por cabos e também pode ser visto se o interruptor estiver sendo operado.
Quaisquer interruptores adicionais estão normalmente localizados ao redor do interruptor principal, onde podem ser alcançados com muita facilidade.
As conexões para os cabos de teste estão normalmente localizadas na parte inferior do painel frontal do medidor. Desta forma pode ser alcançado facilmente, mas os fios não obstruem a operação e visão dos interruptores e do display.
O QUE SÃO AS PONTAS DE PROVA DO MULTÍMETRO DIGITAL?
Os cabos de teste (pontas de prova) são fios flexíveis e isolados (vermelho para positivo, preto para negativo) que se conectam ao Multímetro Digital. Eles servem como condutor do item que está sendo testado no multímetro. As pontas de prova de cada fio são usadas para testar circuitos.
Os termos contagem e dígitos são usados para descrever a resolução de um multímetro digital – quão bem uma medição pode ser feita por um medidor. Ao conhecer a resolução de um multímetro, um técnico pode determinar se é POSSÍVEL ver uma pequena ALTERAÇÃO em um SINAL medido.
Exemplo: Se um multímetro oferece uma resolução de 1 mV na faixa de 4 V, é possível ver uma alteração de 1 mV (1/1000 de um volt) durante a leitura de 1V.
Os multímetros digitais são geralmente agrupados pelo número de contagens (até 20.000) exibidas.
CATEGORIAS DO MULTÍMETRO DIGITAL
De um modo geral, os multímetros se enquadram em uma de várias categorias:
- Uso geral (também conhecido como testadores)
- Padrão
- Avançado
- Compactar
- Sem fio
Precisa de ajuda para escolher o multímetro certo para você? Use o seletor de ferramentas do multímetro digital
MULTÍMETRO DIGITAL: COMO USAR
A operação de um DMM em si é normalmente muito simples. Com o conhecimento de como fazer medições de tensão, corrente e resistência, é uma questão de colocar o multímetro em uso.
Se o medidor for novo, obviamente será necessário instalar uma bateria para alimentá-lo. Isso normalmente é simples e direto e os detalhes podem ser encontrados nas instruções de operação do DMM.
Ao usar o medidor, é possível seguir vários passos simples:
- Ligue o multímetro
- Insira as pontas de prova nas conexões corretas – isso é necessário porque pode haver várias conexões diferentes que podem ser usadas.
- Defina a chave para o tipo e faixa de medição corretos para a medição a ser feita. Ao selecionar o alcance, certifique-se de que o alcance máximo esteja acima do previsto. O alcance no DMM pode então ser reduzido conforme necessário. No entanto, ao selecionar uma faixa muito alta, evita-se que o medidor seja sobrecarregado.
- Otimize o alcance para a melhor leitura. Se possível, habilite todos os dígitos iniciais para não ler zero, e desta forma o maior número de dígitos significativos pode ser lido.
- Uma vez que a leitura esteja completa, é uma precaução sábia colocar as pontas de prova nos soquetes de medição de tensão e girar a faixa para a tensão máxima. Desta forma, se o medidor for conectado acidentalmente sem pensar no alcance usado, há pouca chance de danos ao medidor. Isso pode não ser verdade se for deixado definido para uma leitura de corrente e o medidor for acidentalmente conectado em um ponto de alta tensão!
Ao fazer qualquer medição, é necessário ter cuidado para não deixar as pontas de prova escorregarem, pois pode ser possível curto-circuitar as conexões no circuito em teste. Em circunstâncias extremas, isso pode causar um curto-circuito na alimentação ou danificar a placa.
Normalmente, quando a placa de sondagem, as conexões estão suficientemente afastadas para que isso não seja um problema, mas deve-se tomar cuidado principalmente ao lidar com circuitos de alta tensão e alta corrente.
- Leia mais sobre………. Como usar um Multímetro
MULTÍMETRO DIGITAL: PRECISÃO GERAL
Há uma série de elementos que contribuem para o que pode ser vagamente denominado precisão. Dois dos principais componentes são a resolução e a precisão real do sistema de medição
- Resolução: A resolução de um DMM geralmente é especificada no número de dígitos. Os DMMs serão especificados em termos do número de dígitos no display. Tipicamente, este será um número consistindo de um número inteiro e meio, e. 3 1/2 dígitos. Por convenção, um meio dígito pode exibir zero ou 1. Este medidor de três dígitos e meio pode exibir até 1999. Às vezes, um dígito de três quartos pode ser usado. Isso pode exibir um número maior que um, mas menor que nove.
- Precisão: A precisão do medidor é diferente da resolução da tela. Isso representa a incerteza da leitura devido a imprecisões no DMM.
Embora a precisão de um multímetro digital seja muito maior do que a de um multímetro analógico, ajuda a entender a diferença entre a precisão e a resolução.
Também é necessário entender a diferença entre eles para entender a precisão geral de quaisquer medições feitas.
- Leia mais sobre. . . . Precisão e resolução do multímetro digital
SEGURANÇA DO MULTÍMETRO DIGITAL
Cada aplicação com um multímetro digital apresenta riscos de segurança em potencial que devem ser considerados ao realizar medições elétricas. Antes de usar qualquer equipamento de teste elétrico, as pessoas sempre devem consultar o manual do usuário para obter os procedimentos operacionais adequados, precauções de segurança e limites.
Veja aqui a importância da segurança do multímetro digital.
TENHA UM MULTÍMETRO DIGITAL FLUKE
Quando penso em precisão, robustez, qualidade e segurança em termos de multímetro digital, logo me vem a imagem da Fluke. Líder mundial de ferramentas elétricas, a Fluke traz à você os equipamentos mais duráveis que você possa imaginar. Bom, não é à toa que a maioria dos seus equipamentos começam com dois anos de garantia certo?
Então, aconselho à você que está procurando um multímetro digital ou quer trocar o seu equipamento, pesquise um Fluke, você não irá se arrepender.
QUERO CONHECER A LINHA DE MULTÍMETROS DA FLUKE
Os multímetros digitais são instrumentos de teste muito versáteis. Com o desenvolvimento da tecnologia digital, muitos desses medidores de teste são capazes de fornecer medições adicionais além daquelas da corrente de tensão básica e resistência. Ao comprar um multímetro digital, vale a pena selecionar um que possa medir parâmetros que possam ser considerados necessários.
Os multímetros digitais são capazes de fazer medições muito precisas e exibi-las para que sejam facilmente lidas.
