CI LM747: Configuração de Pinos e suas Aplicações

O circuito integrado LM747 é um amplificador operacional duplo ou amplificador operacional de uso geral . Esses amplificadores compartilham uma rede de polarização comum, bem como conduz a fonte de alimentação e o funcionamento dos amplificadores é totalmente independente. Um recurso extra do IC LM747 inclui principalmente nenhum latch-up quando o alcance de um modo comum de entrada é excedido, liberdade de oscilações e flexibilidade de empacotamento. O CI LM747C ou CI LM747E é igual ao CI LM747 ou CI LM747A além do CI LM747C ou CI LM747E.

Os CIs alternativos do LM747 incluem principalmente LM158, LM358, LM4558, LM258 e LM2904. Este artigo é uma visão geral da folha de dados do LM747 CI, que inclui diagrama de pinos do CI LM747, funcionamento do circuito, recursos e aplicações

Configuração de pinos do CI LM747

O CI LM 747 é um dispositivo de amplificador operacional duplo de 14 pinos . A configuração dos pinos com a descrição de cada pino no op-amp1 e no op-amp2 é explicada abaixo.

• Pin4 (V-): Alimentação de tensão negativa comum para ambos os amplificadores operacionais
• Pino11 (NC): Sem conexão

Para Op-Amp1:

• Pin12 (1OUT): Pino de saída do primeiro amplificador operacional.
• Pin1 (1 IN-): Entrada inversora do primeiro amplificador operacional.
• Pin2 (1 IN+): Entrada não inversora do primeiro amplificador operacional.
• Pinos 3 e 14 (Offset Null1): Esses pinos são usados ​​para remover a tensão de deslocamento e equilibrar as tensões i/p para o primeiro amplificador operacional.
• Pino 13 (V1+): Alimentação de tensão positiva para o primeiro amplificador operacional.

Para Op-Amp2:

• Pin6 (2IN+): Entrada não inversora do segundo amplificador operacional.
• Pino 7 (2 IN-): Entrada inversora do segundo amplificador operacional.
• Pin10 (2OUT): Pino de saída do segundo amplificador operacional.
• Pino 5 e 8 (Offset Nulo 2): Este pino é usado para remover a tensão de deslocamento, bem como para equilibrar as tensões de entrada para o segundo amplificador operacional.
• Pino9 (V2+): Alimentação de tensão positiva para o segundo amplificador operacional
• Este CI está disponível em vários pacotes, bem como a seleção pode ser feita com base no requisito.

Características do CI LM747

Os recursos deste CI LM747 incluem principalmente o seguinte.

• Proteção de curto-circuito
• Não há trava
• A utilização de energia é baixa
• A intrusão de ruído é baixa entre os amplificadores operacionais
• Compensação de frequência não necessária
• A grande tensão diferencial e faixa de modo comum
• Uma tensão de alimentação máxima é de ± 22V
• A tensão de entrada diferencial é de ± 30V
• A taxa de rejeição do modo comum (CMRR) é de 90dB
• A faixa de temperatura operacional será de -55ºC a +125ºC
• A dissipação de toda a potência será de 800mW

Conforme discutido anteriormente, o CI LM747 inclui dois amplificadores operacionais de uso geral e este chip pode ser usado para projetar qualquer tipo de circuito de amplificador operacional, como comparador , operações matemáticas e amplificação diferencial. Além disso, os dois amplificadores operacionais podem executar duas funções diferentes simultaneamente. Além disso, este CI inclui pinos de deslocamento para tornar a saída mais precisa em alguns tipos de aplicações. Uma década atrás, este IC era mais popular, mas atualmente existem vários chips amplificadores operacionais que são mais precisos e mais proficientes.

Circuito pré-amplificador CI LM747

O diagrama de circuito do CI LM747 é mostrado abaixo. A conexão interna deste circuito utiliza dois amplificadores operacionais é mostrada abaixo. Esses CIs são usados ​​para projetar a maioria dos circuitos baseados em amplificadores operacionais , como um comparador, amplificação diferencial, seguidor de tensão e operações matemáticas.

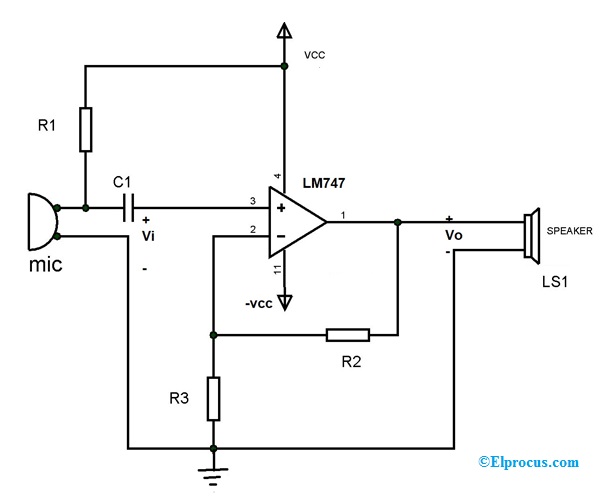

Este circuito pode ser construído com um único amplificador operacional para projetar um circuito pré-amplificador simples usando um microfone é mostrado abaixo. No circuito a seguir, o amplificador operacional atua como um amplificador não inversor.

O sinal de saída de um microfone é conectado como entrada ao amplificador operacional para amplificação. O corte do sinal DC pode ser feito a partir do microfone usando HPF que pode ser formado com resistor R1 e capacitor C1.

A saída que é amplificada pode ser ouvida no pequeno alto-falante conectado na saída. Os resistores R2, assim como R3, podem ser formados como um loop de realimentação para o amplificador não inversor do amplificador operacional.

A equação de saída será Vo = Tensão de entrada * ganho

Vi x A = Vi x (1+R2/R3)

Por exemplo, considere os valores de R2 = 1 Mega Ohm, R3 = 1.

KiloOhm e a tensão de saída do microfone será de 1mV

A tensão de saída Vo = 1 m x (1 + 1000) = 1 volt em torno

Essa voltagem é mostrada no pequeno alto-falante para que possamos ouvir o som. E com isso, projetamos o circuito amplificador baseado em op-amp que pode ser usado para projetar as diferentes aplicações baseadas em op-amp.

Aplicações CI LM747

As aplicações do CI LM747 incluem o seguinte.

• circuitos analógicos
• Amplificadores
• operações matemáticas
• Detectores de pico
• Medindo instrumentos
• Industrial
• Comparadores de tensão

Assim, trata-se de tudo o que o CI LM747 é um amplificador operacional duplo e inclui dois amplificadores operacionais 741 . Esses amplificadores têm uma rede de polarização familiar, bem como leva à fonte de alimentação. Ou então, seu funcionamento é totalmente autônomo, e as características do amplificador operacional são sempre que a faixa do modo comum de entrada é excedida, então não há travamento, liberdade de oscilações.
