Osciloscópio Analógico: O que é, História e Aplicações

Imagine diagnosticar problemas eletrônicos complexos com uma ferramenta que resistiu ao teste do tempo: o osciloscópio analógico.

Este artigo conduz você pela jornada deste instrumento indispensável, desde suas raízes históricas até aplicações modernas. Embora os osciloscópios analógicos não sejam mais fabricados, nossos osciloscópios digitais podem ler sinais analógicos.

• O que é um Osciloscópio e Pra Que Serve: Guia Definitivo
• Os Tipos de Osciloscópios: Um Guia Abrangente

Contexto histórico: A Origem e Evolução do Osciloscópio Analógico

Início do Século XX: O Surgimento do Tubo de Raios Catódicos (CRT)

A fascinante jornada do osciloscópio analógico inicia-se com a invenção pioneira do tubo de raios catódicos (CRT) no início do século XX. Este marco tecnológico abriu caminho para os primeiros modelos de osciloscópios, conhecidos como osciloscópios de raios catódicos. Estes dispositivos inovadores representaram a primeira etapa na visualização eletrônica de formas de onda, uma técnica que viria a ser crucial na análise de sinais eletrônicos.

Década de 1940: O Nascimento dos Osciloscópios Analógicos

Com a chegada da década de 1940, testemunhamos o nascimento dos osciloscópios analógicos, marcando um ponto de inflexão na história da tecnologia de visualização. Estes instrumentos, com sua capacidade de exibir visualmente formas de onda eletrônicas, revolucionaram o campo da eletrônica, oferecendo uma ferramenta sem precedentes para engenheiros e cientistas.

Evolução Tecnológica: Aprimorando a Análise de Sinais Eletrônicos

Desde sua criação, os osciloscópios analógicos passaram por uma transformação significativa. Suas melhorias contínuas e inovações tecnológicas permitiram análises mais precisas e detalhadas de sinais eletrônicos. A evolução desses dispositivos reflete o avanço no entendimento e na manipulação de sinais eletrônicos, uma pedra angular no desenvolvimento da eletrônica moderna.

Impacto e Legado: Estabelecendo as Bases da Eletrônica Moderna

O avanço dos osciloscópios analógicos tem sido fundamental na progressão dos testes e pesquisas eletrônicas. Eles não apenas facilitaram a visualização e interpretação de sinais eletrônicos mas também estabeleceram as bases para inovações subsequentes na eletrônica. Essa jornada histórica dos osciloscópios analógicos ilustra como uma inovação pode desempenhar um papel vital em múltiplas facetas da tecnologia e da ciência.

Compreendendo os Osciloscópios Analógicos

Esses dispositivos representam graficamente sinais elétricos, convertendo a tensão em um formato visual exibido em uma tela. Essa conversão é crucial para observar o comportamento dos sinais elétricos, como frequência , amplitude e distorção, oferecendo uma compreensão intuitiva das características dos sinais eletrônicos.

Mecânica Operacional

Central para a operação de um osciloscópio analógico é o CRT, onde um feixe de elétrons forma um traço visível do sinal elétrico medido. Este processo envolve:

• Amplificação Vertical: Melhorando o sinal de entrada para exibição no eixo Y (tensão).
• Controle de base de tempo: Gerenciando a varredura horizontal do feixe, definindo a escala de tempo no eixo X.
• Amplificação Horizontal: Melhorando o sinal de deflexão horizontal.

Componentes

Os osciloscópios analógicos compreendem vários componentes principais que facilitam coletivamente sua operação:

• Tubo de raios catódicos (CRT): O elemento central onde os feixes de elétrons formam imagens em uma tela.
• Amplificador Vertical: Aumenta a amplitude do sinal de entrada para uma exibição eficaz.
• Base de tempo: gerencia a taxa de varredura horizontal do feixe, determinando a escala de tempo da exibição.
• Amplificador Horizontal: Melhora o sinal de deflexão horizontal.
• Fonte de Alimentação: Fornece a energia elétrica necessária para o funcionamento do osciloscópio.

Aplicações práticas

Esses osciloscópios são versáteis, usados ​​em laboratórios educacionais, reparos eletrônicos, pesquisa e desenvolvimento e projetos amadores, para tarefas que vão desde ensino até solução de problemas.

Manutenção e Calibração

A manutenção adequada e a calibração periódica são essenciais para preservar a precisão e a funcionalidade dos osciloscópios analógicos. Os procedimentos de rotina incluem:

• Limpeza regular: Poeira e detritos podem se acumular no CRT e em outros componentes, afetando o desempenho.
• Verificações de componentes: A inspeção regular quanto a desgaste, especialmente em modelos mais antigos, é crucial.
• Calibração: A calibração regular garante a precisão da medição e compensa o envelhecimento dos componentes e as alterações ambientais.

Unindo Teoria e Prática

Os osciloscópios analógicos são ferramentas educacionais que conectam conceitos teóricos de eletrônica com aplicações do mundo real, tornando-os inestimáveis ​​em ambientes de aprendizagem.

Apelo Estético

A forma como os osciloscópios analógicos exibem as formas de onda tem uma qualidade estética, especialmente atraente em áreas como engenharia de áudio, onde as nuances das formas de onda são importantes.

Aplicações de engenharia de áudio

Na engenharia de áudio, os osciloscópios analógicos são cruciais para analisar sinais de áudio, avaliar a qualidade do som e garantir fidelidade em gravações e configurações ao vivo.

Papel na restauração de eletrônicos antigos

Sua compatibilidade com tecnologias mais antigas torna os osciloscópios analógicos essenciais na restauração de eletrônicos antigos, um interesse crescente entre entusiastas e profissionais.

Personalização e Modificação

O potencial de personalização e modificação de osciloscópios analógicos é um aspecto único, permitindo maior largura de banda, melhor sensibilidade ou usos artísticos.

Perspectiva Ambiental

O uso contínuo de osciloscópios analógicos representa uma forma de reciclagem eletrônica, contribuindo para a sustentabilidade ambiental ao reduzir o desperdício eletrônico.

Aplicações de Pesquisa Científica

Na pesquisa científica, os osciloscópios analógicos são preferidos para capturar eventos transitórios e anomalias, onde o feedback visual imediato é essencial.

Desafios e perspectivas futuras

Apesar de suas vantagens, os osciloscópios analógicos enfrentam desafios como armazenamento limitado e recursos avançados em comparação aos modelos digitais. No entanto, as suas aplicações específicas de nicho garantem a sua relevância contínua.

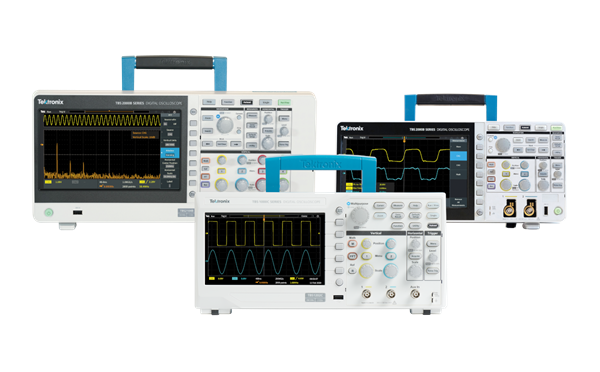

Dois deles são 1000c, o outro é 2000b

Vantagens sobre variantes digitais

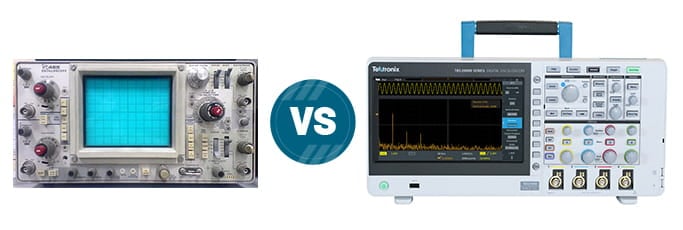

Apesar das características dos osciloscópios digitais , os modelos analógicos são valorizados pela sua simplicidade, acessibilidade e exibição de sinais em tempo real, particularmente úteis na educação e na solução de problemas eletrônicos básicos.

Osciloscópios Digitais: Avanços na Tecnologia

Ao celebrar o legado dos osciloscópios analógicos, é crucial destacar o progresso representado pelos osciloscópios digitais. Essas ferramentas avançadas se baseiam na base analógica com melhorias importantes:

• Análise de dados aprimorada: Os osciloscópios digitais oferecem armazenamento e recuperação de dados superiores, permitindo análise abrangente de sinais.
• Precisão e Confiabilidade: O formato digital garante leituras mais precisas, cruciais para testes eletrônicos complexos.
• Facilidade de uso: Interfaces modernas tornam os osciloscópios digitais fáceis de usar, diminuindo a curva de aprendizado para novos usuários.

Explore os benefícios do osciloscópio digital

Descubra todo o potencial visitando nossa página Osciloscópio Digital . Ideais tanto para profissionais como para amadores, estes instrumentos são fundamentais no cenário tecnológico atual.

Osciloscópios que medem sinais analógicos

1. Definição : Refere-se a qualquer tipo de osciloscópio (analógico ou digital) que pode medir e exibir sinais analógicos.
2. Tipos :
   • Osciloscópios Digitais : Usam memória digital para armazenar e analisar o sinal. Eles são mais versáteis que os osciloscópios analógicos e podem processar o sinal de diversas maneiras, como FFT (Fast Fourier Transform) para análise de frequência.
   • Osciloscópios de sinais mistos (MSO): combinam os recursos de um osciloscópio digital com um analisador lógico e são capazes de analisar sinais analógicos e digitais.

3. Características : Esses osciloscópios geralmente podem capturar e armazenar sinais para análise posterior, fornecer uma exibição de forma de onda mais estável e oferecer recursos avançados de medição e análise.
4. Uso : Usado em uma ampla gama de aplicações, desde engenharia elétrica e telecomunicações até produtos eletrônicos automotivos e de consumo, para solução de problemas, projeto ou análise de circuitos eletrônicos.

A evolução dos osciloscópios analógicos na eletrônica moderna

Preenchendo a lacuna entre teoria e prática

Os osciloscópios analógicos desempenham um papel crucial na eletrônica, servindo como pontes educacionais que conectam conceitos teóricos a aplicações práticas do mundo real. Estes instrumentos tornam teorias complexas mais acessíveis e compreensíveis através de sua capacidade de exibir sinais eletrônicos de maneira tangível. Em ambientes acadêmicos, eles são ferramentas indispensáveis, usadas para ilustrar princípios fundamentais da eletrônica, como a frequência de sinais, diferenças de fase e variações de amplitude. Eles proporcionam uma experiência de aprendizado prática, permitindo aos estudantes visualizar conceitos abstratos em ação.

A estética da exibição de formas de onda analógicas

Há uma beleza singular na maneira como os osciloscópios analógicos exibem formas de onda. O movimento suave e contínuo do traço em uma tela de CRT oferece um fascínio estético que muitas vezes é ausente nas telas digitais. Esta representação visual permite uma observação mais intuitiva e detalhada do comportamento do sinal, sendo especialmente valorizada em áreas como a engenharia de áudio. Aqui, as nuances de uma forma de onda são essenciais para a compreensão e manipulação de sons.

Osciloscópios analógicos em engenharia de áudio

No campo da engenharia de áudio, os osciloscópios analógicos são ferramentas fundamentais. Eles são usados para analisar sinais de áudio em busca de distorções, ruídos e a resposta de frequência. A capacidade de exibir sinais em tempo real é crucial para o ajuste fino de equipamentos de áudio, permitindo avaliar a qualidade do sinal e assegurar a fidelidade do som. O feedback instantâneo fornecido por esses osciloscópios é vital tanto para configurações de som ao vivo quanto para gravações em estúdio, onde a integridade do sinal é de suma importância.

O papel na restauração de eletrônicos antigos

Com o ressurgimento do interesse pela eletrônica vintage, os osciloscópios analógicos ganharam nova relevância. Eles são extremamente úteis para entusiastas e profissionais envolvidos na restauração de rádios, amplificadores e outros dispositivos eletrônicos antigos. Estes osciloscópios são preferidos por sua compatibilidade com tecnologias mais antigas e sua eficiência no diagnóstico e reparo de circuitos clássicos. Eles oferecem uma precisão inigualável, essencial para manter a autenticidade e o funcionamento desses aparelhos históricos.

Personalização e Modificação

Um dos aspectos fascinantes dos osciloscópios analógicos é o potencial de personalização e modificação. Hobbyistas e especialistas em eletrônica frequentemente modificam esses osciloscópios para fins específicos, como aumentar a largura de banda, melhorar a sensibilidade ou até mesmo reaproveitar o CRT para exibições artísticas. Esse nível de personalização normalmente não é encontrado em osciloscópios digitais, tornando os modelos analógicos particularmente atraentes para quem gosta de mexer e personalizar suas ferramentas.

Osciloscópios Analógicos: A Perspectiva Ambiental

Do ponto de vista ambiental, o uso continuado de osciloscópios analógicos é uma forma de reciclagem eletrônica. Ao manter e utilizar estes instrumentos, reduzimos o desperdício eletrónico e prolongamos a vida útil de dispositivos que, de outra forma, contribuiriam para a degradação ambiental. Esta abordagem sustentável alinha-se com a crescente consciência e responsabilidade na redução do lixo eletrónico.

Osciloscópios Analógicos na Pesquisa Científica

Em certas aplicações de pesquisa científica, os osciloscópios analógicos são preferidos pela sua capacidade de capturar eventos transitórios e anomalias em tempo real. Pesquisadores em áreas como física e engenharia costumam utilizar esses osciloscópios para observar fenômenos que exigem feedback visual imediato, onde o tempo e a sutileza do sinal são críticos.

Osciloscópios Analógicos: Desafios e Limitações

Embora os osciloscópios analógicos tenham muitas vantagens, eles também apresentam limitações. Eles não possuem recursos de armazenamento, recursos avançados de análise e opções de conectividade dos osciloscópios digitais. Além disso, à medida que a tecnologia avança, alguns componentes para osciloscópios analógicos tornam-se mais difíceis de encontrar, colocando desafios na manutenção e reparação.

O futuro dos osciloscópios analógicos

O futuro dos osciloscópios analógicos, embora ofuscado pelos avanços digitais, permanece brilhante em nichos específicos. Sua relevância contínua na educação, em projetos amadores e em aplicações profissionais específicas garante que eles continuarão sendo parte integrante do cenário de medição eletrônica nos próximos anos.

Conclusão

O legado dos osciloscópios analógicos na era digital destaca seu valor fundamental na eletrônica. Seu significado duradouro reside na confiabilidade, simplicidade e eficácia em vários domínios. Preservar o conhecimento e as competências associadas a estes instrumentos é crucial à medida que continuamos a abraçar os avanços digitais.
