Entenda as principais especificações e parâmetros do tiristor ou SCR encontrados nas folhas de dados para que o dispositivo correto possa ser selecionado ou escolhido.

_______________________________________________________________________

O tutorial Triac, Diac, SCR inclui:

Noções básicas de tiristores Estrutura do dispositivo tiristor | Operação do tiristor | Tiristor Gate Turn-Off, GTO | Especificações do tiristor | O que é um triac | Especificações do Triac | Visão geral do diac

_______________________________________________________________________

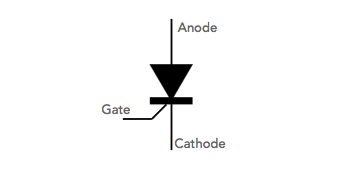

Ao escolher um tiristor ou SCR, existem vários parâmetros da folha de dados que precisam ser entendidos para que o dispositivo correto possa ser selecionado.

As várias especificações e parâmetros da folha de dados do SCR / tiristor são bastante diferentes das especificações mais familiares do transistor e do FET, mas mesmo assim são relativamente diretas.

Vale a pena notar que muitas das especificações de tiristores também são aplicáveis para TRIACs e DIACs.

ESPECIFICAÇÕES COMUNS DO TIRISTOR E PARÂMETROS DA FICHA DE DADOS
SPECESPECIFICAÇÃO DO TIRISTOR / DETALHES DOS PARÂMETROS
dI/dtAumento máximo da corrente no estado ligadoHá uma taxa máxima de aumento para a corrente no estado ligado durante a ativação. Se esta taxa for excedida, o dispositivo pode ser danificado.
IGMCorrente de porta de picoEste é o nível máximo de corrente de porta que não deve ser excedido.
IGTCorrente do gatilho do portãoEsta é a corrente necessária na porta para permitir que o dispositivo seja acionado e travado em seu estado ligado, desde que haja corrente anodo-catodo suficiente para manter o fluxo de corrente.
I2tProteção de sobrecorrenteO parâmetro I2t indica o fusível necessário para proteção. É para a duração de sobrecorrente de 10ms.
IT(AV)Corrente média no estadoEste parâmetro é diferente da corrente RMS, pois define a corrente média e não a RMS. RMS dará o verdadeiro efeito de aquecimento da corrente.
IT(RMS)Corrente no estado RMSEsta especificação do tiristor é a corrente RMS máxima permitida através do dispositivo. É especificado para uma determinada temperatura. Diferentes especificações da folha de dados podem citar a temperatura ambiente, Ta, temperatura da caixa, Tc, ou mesmo a temperatura do chumbo, Tl. O método utilizado para cotar a temperatura normalmente depende do tipo de caixa utilizada para o tiristor/SCR.
ITSMCorrente no estado de pico não repetitivoComo o nome indica, este parâmetro de folha de dados para tiristores define a corrente máxima de pico no dispositivo sob condições de pulso. É necessário observar as condições exatas para o fabricante em questão, mas geralmente é definido para uma meia onda senoidal. A duração é especificada para 50 Hz (duração de 10ms) e 60Hz (duração de 8,3ms). É necessário porque uma corrente de pico que excede o máximo pode causar falha do dispositivo.
TJTemperatura de junçãoEsta é a temperatura da junção e muitas vezes a temperatura máxima da junção é especificada nas folhas de dados. Calculando a resistência térmica é possível determinar as condições em que a temperatura máxima da junção não é excedida.
TstgTemperatura de armazenamentoEsta é a temperatura mínima na qual o dispositivo pode ser armazenado.
VDRM / VRRMTensão de estado desligado de pico repetitivoEste parâmetro é a tensão de pico máxima permitida no dispositivo. Este parâmetro de especificação da folha de dados não deve ser excedido, caso contrário o dispositivo pode falhar. Também é sempre bom deixar margem suficiente para permitir transitórios. Este parâmetro é especificado para condições até a temperatura máxima da junção. Também as correntes de fuga (IDRM / IRRM) também são normalmente definidas nesta especificação de folha de dados.
VGTTensão do gatilho da portaEsta é a tensão que precisa ser aplicada entre a porta e o cátodo para permitir que a corrente de disparo da porta seja alcançada e o dispositivo dispare.
VRGMTensão da porta reversa de picoEste é o nível máximo de tensão do portão que pode ser aplicado através da junção catódica do portão sem a possibilidade de danos resultantes. É aconselhável operar bem abaixo dessa tensão.

Embora existam muitas outras especificações e parâmetros de tiristores que são usados em suas folhas de dados, estes são alguns dos mais amplamente processados que são necessários no projeto de circuitos e na seleção dos componentes corretos.
